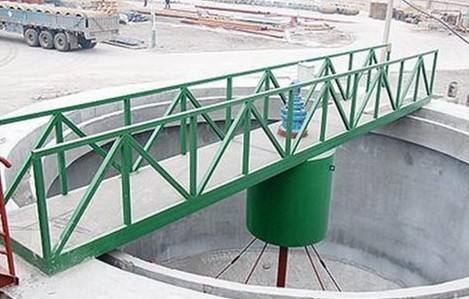

中心传动悬挂式刮泥机

          中心传动悬挂式刮泥机由安装在中心支座上的驱动机构带动刮、吸泥收集装置，沿池径作圆周运动，池底的污泥依靠液体的静压作用，通过收集装置吸到污泥收集槽流入中心排泥管排出。上清液通过池周的溢流堰板流入集水槽，通过出水管排出。该机适用于中、大池径的辐流式沉淀池。

结构特点：

        中心传动悬挂式刮泥机由安装在中心进水柱管上的蜗轮减速电机驱动，通过中心回转支承的内啮合齿轮传动，带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动，吸泥系统采用多根等距并列的吸泥立管将沉淀污泥经刮泥板导至吸泥管的吸口，靠静水压汇入集泥槽后排出池外的形式。

        刮吸泥机主要由桥架、减速电机板、吸泥管、中心集泥槽、撇渣装置钢出水槽、出水堰板等作为配套辅件中心回转支承、稳流筒、框架钢结构、臂架、集泥刮就地控制箱等部件组成，并可将钢制进水柱管、不锈驱动装置采用蜗轮减速电机，并内置压簧式过力矩保护机构；驱动电机采用Y型电机，电源为3P、380V、50HZ，防护等级IP55，F级绝缘；在工作时，各吸泥管自成单元，吸泥浓度可通过设在中心集泥槽的流量调节阀控置就地控制箱为户外型，不锈钢外壳，双层门密封，手动和远程控制；

        中心传动悬挂式刮泥机适用于辐流式初次沉淀池及二次沉淀池污泥的污泥排除和排除浮渣。中心传动刮泥机为中心支墩式中心传动，平台固定支墩式，由安装在中心进水柱管上的蜗轮减速电机驱动，通过中心回转支承的内啮合齿轮传动，带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动，通常直径范围在8米至20米。小型下部采用整体对螺线刮板，中大型下部采用多板倾斜刮板，上捕浮渣收集装置，池中心配水与排泥。扁吸嘴自吸式吸泥；池可平底流或倾斜底。

        中心传动悬挂式刮泥机采用中心进水（或周边进水）、周边排水，可保证水流均匀。排泥方式为在池底部设单管、双管吸泥，集中至底部集泥筒排泥，也可全部采用刮泥板，将污泥刮至集泥坑后排出，还可采用其它排泥方式。本机还设有浮渣刮集排除装置和机械、电气过载保护装置。中心传动刮泥机可根据用户要求设置微机联网。

        中心传动悬挂式刮泥机主要由桥架、减速电机板、吸泥管、中心集泥槽、撇渣装置钢出水槽、出水堰板等作为配套辅件中心回转支承、稳流筒、框架钢结构、臂架、集泥刮就地控制箱等部件组成，并可将钢制进水柱管、不锈驱动装置采用蜗轮减速电机，并内置压簧式过力矩保护机构；驱动电机采用Y型电机，电源为3P、380V、50HZ，防护等级IP55，F级绝缘；在工作时，各吸泥管自成单元，吸泥浓度可通过设在中心集泥槽的流量调节阀控置就地控制箱为户外型，不锈钢外壳，双层门密封，手动和远程控制。中心传动刮吸泥机的水下部份为不锈钢材料制作，减速机为进口德国公司产品，保证三年内不开箱，是十分理想的刮泥机环保设备。
